Foot valve là gì? Cấu tạo và các loại rọ bơm phổ biến
Foot valve, còn gọi là van chân hay rọ bơm, là thiết bị quan trọng trong hệ thống bơm chất lỏng dân dụng hoặc công nghiệp. Việc nắm rõ cấu tạo và các loại van phổ biến sẽ giúp người dùng chọn được thiết bị phù hợp và nâng cao hiệu suất hoạt động.
Foot Valve là gì?
Foot Valve hay van chân, van đáy, rọ bơm, rọ hút, là thiết bị được lắp ở cuối đường ống hút của thiết bị bơm. Chức năng chính của rọ bơm là ngăn dòng nước chảy ngược khi máy bơm ngưng hoạt động. Thiết bị cũng giúp giữ ổn định áp suất và giúp máy bơm khởi động lại dễ dàng hơn.

Thông số kỹ thuật:
Kích cỡ | DN15 (1/2”) – DN600 (24”) |
Chất liệu cấu tạo | Inox, gang, thép, nhựa, đồng, … |
Áp lực | 10 bar, 16 bar |
Nhiệt độ | ~180℃ |
Kiểu kết nối | Lắp mặt bích, nối ren |
Tiêu chuẩn mặt bích | JIS, ANSI, DIN, BS |
Xuất xứ | Hàn Quốc, Đài Loan, Trung Quốc, Nhật Bản, và các nước Châu Âu |
Thông thường, rọ bơm được làm từ inox, gang, đồng hoặc nhựa, ứng dụng trong các hệ thống cấp nước, tưới tiêu nông nghiệp, công nghiệp và phòng cháy chữa cháy. Rọ bơm cũng được kết hợp với một lưới lọc, nhằm lọc rác, đá, sỏi, gậy, que hoặc các chất bẩn khỏi đường ống, giúp hệ thống bơm nước hoạt động ổn định hơn.
Cấu tạo của Foot Valve
Foot Valve có cấu tạo khá đơn giản, nhưng có độ bền cao, hoạt động hiệu quả và ổn định trong nhiều điều kiện khác nhau. Các đặc điểm cấu tạo chính của van bao gồm:
- Thân van: Đây là bộ phận chính, bao bọc toàn bộ cấu trúc van, đóng vai trò chịu lực và bảo vệ các chi tiết bên trong. Thân van thường được làm từ các vật liệu bền bỉ, chẳng hạn như gang, inox, nhựa hoặc đồng, tùy thuộc vào điều kiện sử dụng.
- Trục van: Đây là bộ phận nằm bên trong thân van, có chức năng nối đĩa van và lò xo, đảm bảo đĩa van chuyển động linh hoạt theo dòng nước. Trục van được thiết kế chắc chắn và thường làm bằng kim loại để chống gỉ, duy trì độ ổn định và nâng cao tuổi thọ.
- Đĩa van: Đây là bộ phận chịu trách nhiệm đóng, mở dòng nước. Khi máy bơm hoạt động, áp lực hút sẽ khiến đĩa van mở ra để dòng nước đi qua. Khi bơm ngừng, đĩa van sẽ đóng lại, ngăn dòng nước chảy ngược về bơm.
- Lò xo: Lò xo được gắn liền với trục và đĩa van, giúp duy trì trạng thái đóng của van khi không có áp lực nước. Lò xo có độ đàn hồi cao, khả năng chịu mài mòn tốt, đảm bảo van luôn hoạt động ổn định, hiệu quả.
- Lưới lọc: Bộ phần này thường nằm ở phần đáy của van, đóng vai trò ngăn chặn rác, cặn bẩn, đá, sỏi xâm nhập vào bên trong hệ thống. Lưới lọc thường được sản xuất từ inox để nâng cao tuổi thọ, chống gỉ, dễ vệ sinh và góp phần bảo vệ máy bơm.

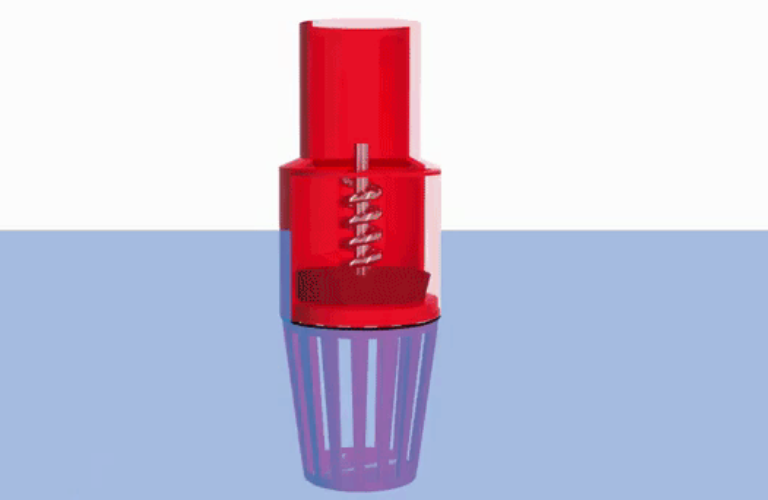

Nguyên lý hoạt động
Chức năng chính của Foot Valve là ngăn dòng nước chảy ngược và giữ nước trong đường ống khi máy bơm hoạt động. Tùy vào thiết kế, rọ bơm có thể hoạt động thông qua lò xo đàn hồi hoặc theo cơ chế cánh lật.

Nguyên lý hoạt động của rọ bơm khá đơn giản như sau:
- Khi máy bơm khởi động: Lúc này, lực hút tạo ra bên trong ống sẽ làm cửa van tự động mở, cho phép nước chảy vào và sẽ được hút lên.
- Khi máy bơm ngừng hoạt động: Lúc này lực hút sẽ không còn nữa, lực đàn hồi của lò xò hoặc trọng lượng sẽ đẩy cửa van đóng lại. Nhờ đó, nước sẽ không bị chảy ngược xuống nguồn, giúp hệ thống luôn giữa được áp lực cần thiết và tiết kiệm thời gian bơm cho lần vận hành tiếp theo.

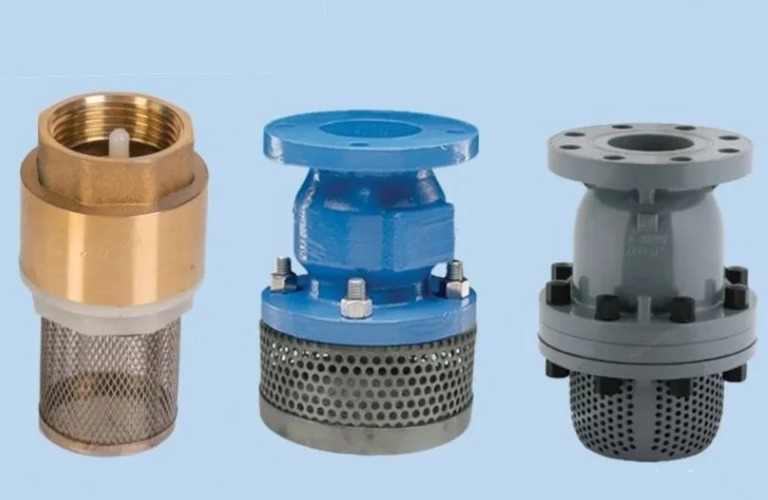

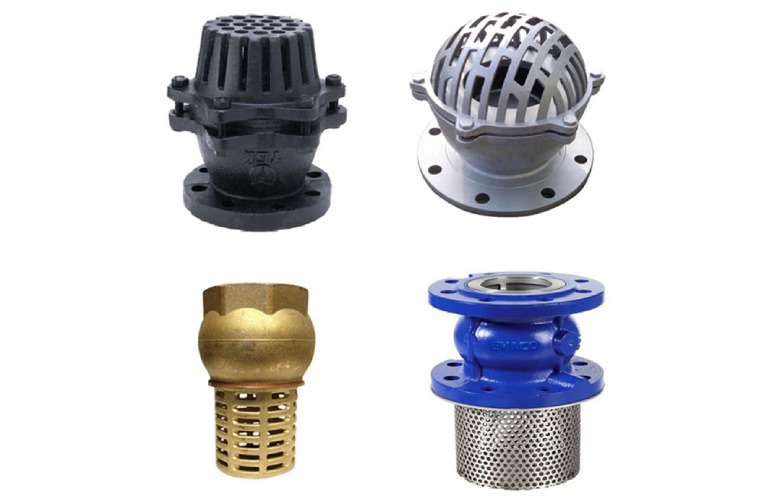

Phân loại loại rọ bơm phổ biến
Trên thị trường có nhiều loại rọ bơm, được phân loại theo chất liệu, cấu tạo và ứng dụng. Tùy thuộc vào nhu cầu, chi phí và môi trường cụ thể, bạn có thể chọn loại rọ bơm phù hợp.
Các loại rọ bơm phổ biến bao gồm:
- Rọ bơm inox: Chịu lực tốt, chống ăn mòn, dùng cho nước sạch và nước có tính ăn mòn cao.
- Rọ bơm nhựa PVC hoặc UPVC: Nhẹ, giá rẻ, dễ lắp đặt, phù hợp cho hệ thống dân dụng hoặc tưới tiêu.
- Rọ bơm gang: Chắc chắn, bền, thường dùng trong ngành công nghiệp hoặc xử lý nước thải nhẹ.
- Rọ bơm lưới ngoài: Có lớp lưới bảo vệ bên ngoài, ngăn rác và cặn bẩn.
- Rọ bơm lưới trong: Lưới lọc nằm trong thân rọ, gọn và dễ bảo vệ van.
- Rọ bơm có van một chiều: Có cơ chế đóng mở tự động theo dòng nước, ngăn nước chảy ngược.
Ngoài ra, Foot valve cũng được sản xuất theo ứng dụng cụ thể để nâng cao hiệu quả sử dụng. Một số loại rọ bơm chuyên dùng cho hệ thống bơm nước sinh hoạt, công nghiệp, hệ thống tưới tiêu, cấp nước nông nghiệp, bơm hút nước ao, hồ, giếng khoan, hệ thống PCCC, thoát nước…
Cách lắp đặt Foot valve đúng kỹ thuật
Rọ bơm được lắp ở đầu ống hút của máy bơm, giúp ngăn nước chảy nước và giữ nước mồi. Việc lắp đặt van đúng kỹ thuật sẽ giúp máy bơm hoạt động ổn định, hạn chế hư hỏng và tiết kiệm chi phí vận hành.

Các bước lắp rọ bơm đúng kỹ thuật bao gồm:
- Kiểm tra: Hãy kiểm tra van trước khi lắp để đảm bảo van hoạt động tốt, không móp, biến dạng, bẩn hoặc bị kẹt.
- Chọn vị trí đặt van: Van nên đặt ở đáy nguồn nước, cách mặt nước từ 30 – 50 cm. Tránh để van chạm đáy nước hoặc khu vực có nhiều bùn, đất.
- Gắn van vào ống hút: Vặn chặt đầu van vào đầu dưới của ống hút, kiểm tra kỹ để tránh rò ỉ, tuy nhiên không siết quá mạnh để ngăn ngừa nguy cơ nứt ống.
- Đặt ống vào nguồn nước: Đảm bảo van ngập trong nước, có thể kê gạch hoặc đá để đảm bảo khoảng cách với đáy hồ.
- Kiểm tra và chạy thử: Kiểm tra độ kín khí của van, mồi nước đầy và khởi động bơm. Nếu nước lên đều, không tụt áp là van đã được gắn thành công và hệ thống hoạt động tốt.
An Phú Thành – Nơi cung cấp Foot valve chất lượng
Nếu đang tìm hiểu và có nhu cầu sử dụng rọ bơm, khách hàng có thể liên hệ với An Phú Thành để được tư vấn nhanh chóng và chính xác nhất. Van công nghiệp tại đây được sản xuất theo tiêu chuẩn kỹ thuật nghiêm ngặt, mang lại hiệu quả tối ưu cho hệ thống bơm.

An Phú Thành cung cấp nhiều loại Foot valve, đa dạng về chất liệu như thép không gỉ, đồng, và nhựa chịu hóa chất. Mỗi sản phẩm đều phù hợp với các điều kiện làm việc khác nhau, từ môi trường nước sạch cho đến các hệ thống yêu cầu khả năng chống ăn mòn cao.
An Phú Thành luôn cung cấp các sản phẩm này phù hợp với nhiều ứng dụng khác nhau, bao gồm hệ thống cấp nước, tưới tiêu, và các hệ thống công nghiệp yêu cầu độ chính xác và ổn định cao. Ngoài ra, An Phú Thành luôn sẵn sàng hỗ trợ khách hàng lựa chọn đúng sản phẩm cho các nhu cầu cụ thể của hệ thống, góp phần nâng cao hiệu quả hoạt động và kéo dài tuổi thọ của thiết bị bơm.
Để biết thêm chi tiết về các loại rọ bơm cũng như các loại van công nghiệp khác, hãy liên hệ ngay với An Phú Thành.
Công Ty TNHH XNK Van Công Nghiệp An Phú Thành
- Địa chỉ: Số 50/15 Tiền Lân 12, ấp Tiền Lân 1, xã Bà Điểm, huyện Hóc Môn, Tp. Hồ Chí Minh
- Điện thoại: 02862681578 hoặc 0986504114
- Email: ceo@anphuthanh.vn
- Website: anphuthanh.vn
- Fanpage: FB.com/anphuthanh2
Foot valve là một phần nhỏ trong hệ thống dẫn chất lỏng, nhưng đóng vai tro quan trọng trong việc giữ nước mồi và ngăn dòng nước chảy ngược lại hệ thống bơm. Việc chọn loại van phù hợp không chỉ giúp bảo vệ máy bơm mà còn nâng cao hiệu quả vận hành toàn hệ thống.
