Trong các hệ thống công nghiệp hiện đại, van điều khiển đóng vai trò quan trọng trong việc kiểm soát lưu lượng, áp suất và nhiệt độ của lưu chất. Nhờ khả năng vận hành tự động, độ chính xác cao và độ bền vượt trội, van điều khiển ngày càng được ứng dụng rộng rãi trong nhiều lĩnh vực như cấp thoát nước, dầu khí, thực phẩm và HVAC.

Van điều khiển là gì?

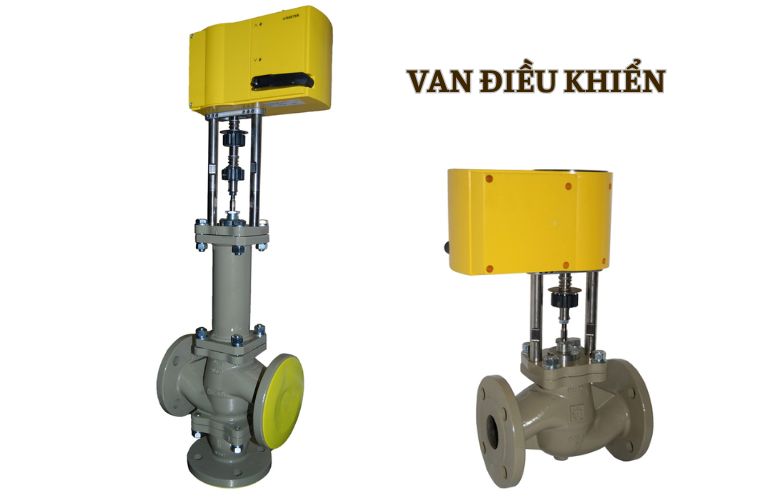

Van điều khiển (Control Valve) là thiết bị được sử dụng để điều tiết lưu lượng, áp suất, nhiệt độ hoặc mức của lưu chất (như nước, khí, hơi, dầu…) trong hệ thống đường ống. Van hoạt động dựa trên việc nhận tín hiệu điều khiển (thường là 4–20mA hoặc tín hiệu khí nén) từ các bộ điều khiển trung tâm như PLC hoặc DCS, sau đó tự động điều chỉnh độ mở để kiểm soát dòng chảy theo yêu cầu.

Nói một cách đơn giản, van điều khiển giống như “bộ não điều tiết dòng chảy” trong hệ thống, giúp quá trình vận hành diễn ra chính xác, ổn định và hiệu quả hơn.

Hiển thị nội dung

Đặc điểm nổi bật của van điều khiển:

• Hoạt động tự động hoàn toàn, không cần thao tác thủ công
• Điều chỉnh chính xác theo tín hiệu điều khiển
• Phù hợp với nhiều môi trường: nước, khí, hơi nóng, hóa chất
• Ứng dụng rộng rãi trong các ngành công nghiệp hiện đại

Cấu tạo van điều khiển

Van điều khiển là thiết bị có cấu tạo tương đối phức tạp, được thiết kế nhằm đảm bảo khả năng điều tiết lưu lượng chính xác, phản hồi nhanh và vận hành ổn định trong môi trường công nghiệp khắc nghiệt. Về cơ bản, cấu tạo của van điều khiển gồm 5 bộ phận chính sau:

1. Thân van (Valve Body)

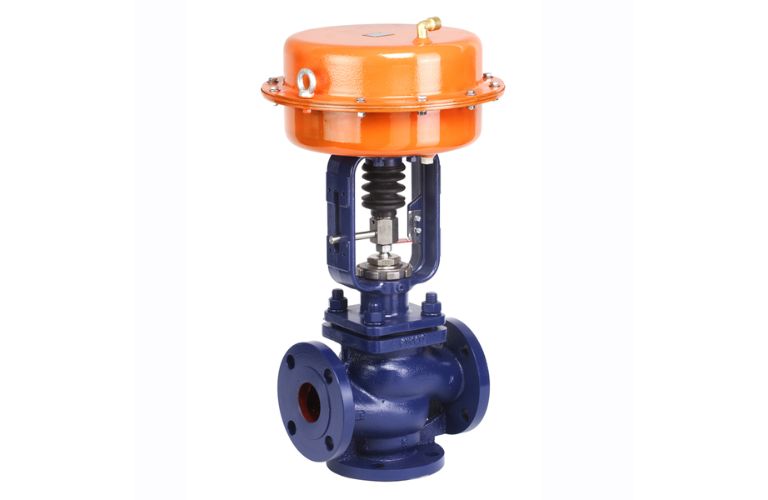

Thân van (Valve Body) là bộ phận cốt lõi và quan trọng nhất trong cấu tạo van điều khiển, đóng vai trò trực tiếp trong việc dẫn hướng, kiểm soát và chịu áp lực của lưu chất bên trong hệ thống. Đây cũng là phần quyết định đến độ bền, khả năng chịu áp – chịu nhiệt và tuổi thọ tổng thể của van.

Chức năng chính:

• Tạo đường dẫn cho lưu chất đi qua
• Kết hợp với bộ trim (plug, seat) để điều tiết lưu lượng
• Chịu toàn bộ áp suất và tác động của môi trường làm việc

Vật liệu chế tạo:

• Gang (Cast Iron): dùng cho hệ thống nước, áp lực thấp – trung bình
• Thép carbon (WCB): chịu áp và nhiệt tốt, phổ biến trong công nghiệp
• Inox (SS304, SS316): chống ăn mòn cao, phù hợp hóa chất, thực phẩm
• Ngoài ra còn có các vật liệu đặc biệt cho môi trường khắc nghiệt

Kiểu kết nối:

• Kết nối mặt bích (Flanged) – phổ biến, dễ lắp đặt
• Kết nối ren (Threaded) – dùng cho hệ nhỏ
• Kết nối hàn (Welded) – đảm bảo độ kín tuyệt đối

Dạng thiết kế phổ biến:

• Van cầu (Globe): Điều tiết chính xác, dùng nhiều trong hệ hơi, nước
• Van bướm (Butterfly): Gọn nhẹ, chi phí thấp
• Van bi (Ball): Đóng/mở nhanh, độ kín cao

Thân van được xem là nền tảng quyết định đến khả năng làm việc, độ an toàn và tuổi thọ của van điều khiển. Việc lựa chọn đúng loại thân van và vật liệu phù hợp sẽ giúp hệ thống vận hành hiệu quả và bền bỉ theo thời gian.

2. Bộ truyền động (Actuator)

Bộ truyền động là thành phần chịu trách nhiệm biến tín hiệu điều khiển thành chuyển động cơ học, từ đó tác động trực tiếp lên van để thực hiện quá trình đóng, mở hoặc điều tiết lưu lượng. Đây là bộ phận quyết định khả năng vận hành tự động và độ chính xác của van điều khiển trong hệ thống.

Xét về nguyên lý, actuator sẽ tiếp nhận tín hiệu từ bộ điều khiển trung tâm (như PLC, DCS), sau đó chuyển đổi thành chuyển động tuyến tính hoặc chuyển động quay. Chuyển động này được truyền qua trục van, giúp thay đổi vị trí của đĩa van và điều chỉnh lưu lượng theo yêu cầu thực tế.

Hiện nay, bộ truyền động được sử dụng phổ biến với hai dạng chính là khí nén và điện.

• Actuator khí nén: Hạt động dựa trên áp lực khí, có ưu điểm phản hồi nhanh, độ bền cao và phù hợp với môi trường công nghiệp khắc nghiệt hoặc dễ cháy nổ.
  • Sử dụng áp lực khí để vận hành
  • Tốc độ phản hồi nhanh
  • Độ bền cao, ít hỏng hóc
  • Phù hợp môi trường dễ cháy nổ
• Actuator điện: Sử dụng motor để vận hành, cho khả năng điều khiển chính xác, dễ tích hợp và thuận tiện trong các hệ thống tự động hóa hiện đại.
  • Sử dụng motor điện
  • Điều khiển chính xác, ổn định
  • Dễ tích hợp hệ thống tự động hóa
  • Lắp đặt và vận hành thuận tiện

Bên cạnh đó, tùy theo thiết kế, bộ truyền động có thể hoạt động theo dạng tác động đơn (có lò xo hồi vị) hoặc tác động kép, giúp đảm bảo van có thể trở về trạng thái an toàn khi xảy ra sự cố.

3. Bộ định vị van (Positioner)

Bộ định vị van (Positioner) là thiết bị đóng vai trò quan trọng trong việc đảm bảo van điều khiển đạt đúng vị trí đóng/mở theo tín hiệu điều khiển đầu vào. Đây được xem là thành phần giúp nâng cao độ chính xác và tính ổn định của toàn bộ hệ thống, đặc biệt trong các ứng dụng yêu cầu điều tiết liên tục.

Về nguyên lý hoạt động, positioner sẽ tiếp nhận tín hiệu điều khiển (thường là tín hiệu điện 4–20mA hoặc tín hiệu khí nén), sau đó so sánh với vị trí thực tế của trục van. Khi có sự sai lệch, thiết bị sẽ tự động điều chỉnh áp lực hoặc tín hiệu đầu ra đến bộ truyền động (actuator) nhằm đưa van về đúng vị trí mong muốn và duy trì trạng thái ổn định.

Hiện nay, bộ định vị van được phát triển với nhiều loại khác nhau như loại khí nén, điện – khí và thông minh (smart positioner). Trong đó, các dòng positioner thông minh ngày càng được ưa chuộng nhờ khả năng tự hiệu chuẩn, chẩn đoán lỗi và tích hợp các giao thức truyền thông hiện đại như HART hoặc Profibus.

Nhờ có bộ định vị, van điều khiển có thể hoạt động với độ chính xác cao, phản hồi nhanh và hạn chế tối đa sai số trong quá trình vận hành. Điều này không chỉ giúp nâng cao hiệu suất hệ thống mà còn góp phần giảm hao mòn thiết bị và tối ưu chi phí bảo trì trong dài hạn.

4. Bộ phận điều tiết

Bộ phận điều tiết (Valve Trim) là cụm chi tiết nằm bên trong thân van, có nhiệm vụ trực tiếp kiểm soát và điều chỉnh lưu lượng dòng chảy. Đây là thành phần quyết định đến độ chính xác, khả năng làm kín và hiệu suất vận hành của van điều khiển.

Về cấu tạo, bộ trim bao gồm các chi tiết chính như:

• Trục van (stem)
• Đĩa van (plug/disc)
• Ghế van (seat).

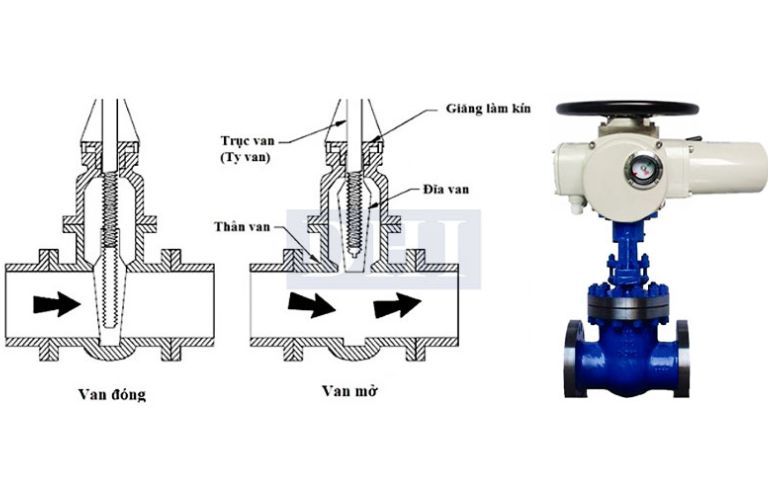

Khi bộ truyền động tác động lực, trục van sẽ truyền chuyển động đến đĩa van, làm thay đổi vị trí đóng/mở so với ghế van. Sự thay đổi này tạo ra các mức tiết diện khác nhau, từ đó giúp điều chỉnh lưu lượng theo yêu cầu.

Tùy theo điều kiện làm việc, bộ phận điều tiết được thiết kế với nhiều dạng khác nhau nhằm đáp ứng các yêu cầu kỹ thuật cụ thể như điều tiết tuyến tính, điều tiết theo phần trăm hoặc chống xâm thực, chống ồn trong hệ thống áp lực cao. Ngoài ra, vật liệu chế tạo trim thường là inox hoặc hợp kim cứng để tăng khả năng chống mài mòn, chịu nhiệt và chống ăn mòn trong môi trường khắc nghiệt.

Nhờ thiết kế chính xác và vật liệu phù hợp, bộ phận điều tiết giúp van điều khiển đạt được khả năng điều chỉnh lưu lượng ổn định, độ kín cao và tuổi thọ lâu dài, góp phần nâng cao hiệu quả vận hành của toàn hệ thống.

5. Phụ kiện và thiết bị hỗ trợ

Bên cạnh các bộ phận chính, van điều khiển còn được trang bị thêm nhiều phụ kiện và thiết bị hỗ trợ nhằm tăng độ ổn định, cải thiện hiệu suất vận hành và đảm bảo an toàn cho hệ thống. Tùy theo yêu cầu kỹ thuật và môi trường làm việc, các phụ kiện này có thể được lắp đặt linh hoạt.

Các phụ kiện phổ biến:

• Van điện từ (Solenoid Valve): Thiết bị dùng để điều khiển đóng/mở nguồn khí cấp cho bộ truyền động thông qua tín hiệu điện, giúp hệ thống vận hành tự động và nhanh chóng.
• Bộ lọc – điều áp (Air Filter Regulator): Có chức năng lọc sạch tạp chất, hơi nước trong khí nén và duy trì áp suất ổn định, giúp bảo vệ actuator và tăng độ bền thiết bị.
• Công tắc hành trình (Limit Switch): Dùng để giám sát trạng thái đóng/mở của van và truyền tín hiệu phản hồi về hệ thống điều khiển, hỗ trợ kiểm soát chính xác.
• Bộ giảm thanh (Silencer): Giảm tiếng ồn khi xả khí, góp phần cải thiện môi trường làm việc và đảm bảo an toàn vận hành.

Vai trò của phụ kiện:

• Hỗ trợ van hoạt động chính xác và ổn định hơn
• Bảo vệ các bộ phận chính khỏi tác động bên ngoài
• Nâng cao tuổi thọ và giảm chi phí bảo trì
• Tăng khả năng giám sát và điều khiển hệ thống

Nguyên lý hoạt động van điều khiển

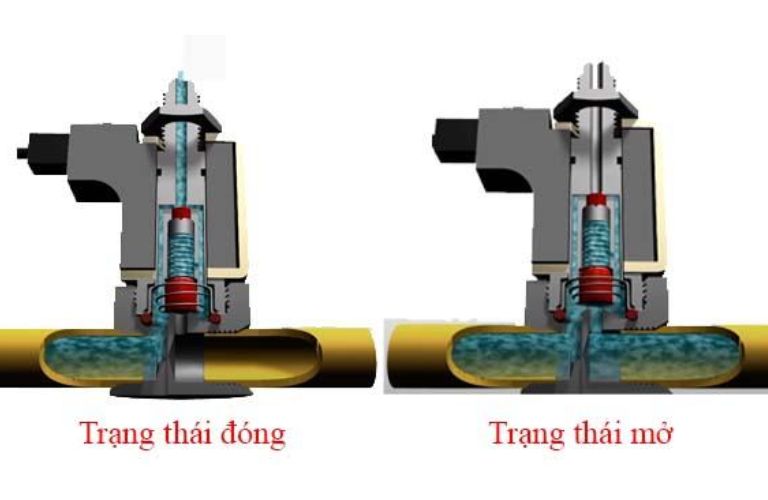

Van điều khiển hoạt động dựa trên nguyên lý nhận tín hiệu điều khiển và chuyển đổi thành chuyển động cơ học để điều chỉnh độ mở của van, từ đó kiểm soát lưu lượng, áp suất hoặc nhiệt độ của lưu chất trong hệ thống.

Nguyên lý hoạt động tổng quát

Trong hệ thống tự động, van điều khiển không hoạt động độc lập mà được kết nối với các bộ điều khiển trung tâm như PLC hoặc DCS. Khi hệ thống phát sinh yêu cầu điều chỉnh (ví dụ tăng/giảm lưu lượng), bộ điều khiển sẽ gửi tín hiệu đến van.

Cụ thể:

• Tín hiệu điều khiển (thường là 4–20mA hoặc tín hiệu khí nén) được gửi đến bộ định vị (positioner)
• Positioner tiếp nhận và xử lý tín hiệu, sau đó điều chỉnh bộ truyền động (actuator)
• Actuator tạo chuyển động (tuyến tính hoặc quay) truyền đến trục van
• Trục van làm thay đổi vị trí của đĩa van (plug/disc)
• Tiết diện dòng chảy thay đổi → lưu lượng được điều chỉnh theo yêu cầu

Nguyên lý theo từng loại actuator

• Van điều khiển khí nén: Sử dụng áp lực khí để tạo lực tác động lên màng hoặc piston trong actuator. Khi áp suất thay đổi, trục van sẽ di chuyển tương ứng, giúp điều chỉnh độ mở một cách nhanh chóng và ổn định.
• Van điều khiển điện: Sử dụng motor điện để tạo chuyển động quay hoặc tuyến tính. Tín hiệu điện điều khiển motor giúp thay đổi vị trí van với độ chính xác cao, phù hợp các hệ thống yêu cầu điều khiển tự động tinh vi.

Đặc điểm của quá trình điều khiển

• Điều chỉnh liên tục và tuyến tính, không chỉ đóng/ mở hoàn toàn
• Phản hồi nhanh theo sự thay đổi của hệ thống
• Độ chính xác cao nhờ bộ định vị và tín hiệu điều khiển
• Có thể tích hợp với các hệ thống tự động hóa hiện đại

Phân loại van điều khiển

Van điều khiển được phân loại dựa trên nhiều tiêu chí khác nhau nhằm đáp ứng đa dạng yêu cầu kỹ thuật trong từng hệ thống. Việc hiểu rõ các loại van sẽ giúp lựa chọn thiết bị phù hợp, tối ưu hiệu suất và chi phí vận hành.

Phân loại theo phương thức điều khiển

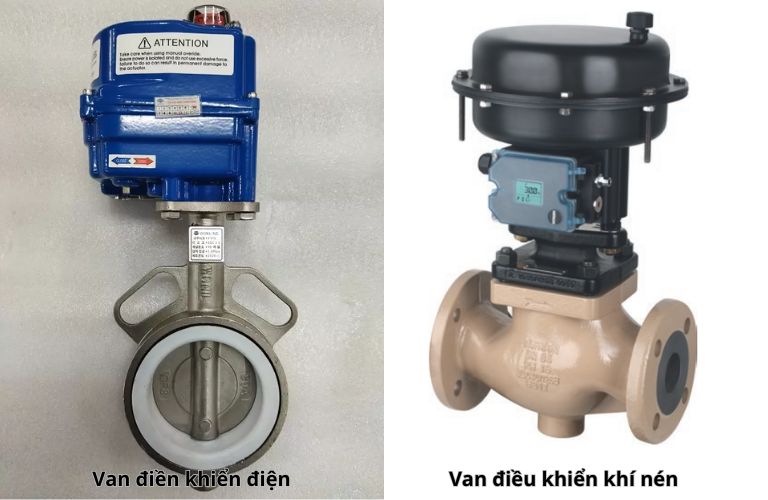

• Van điều khiển khí nén: Sử dụng áp lực khí để vận hành bộ truyền động. Loại này có ưu điểm phản hồi nhanh, độ bền cao và an toàn trong môi trường dễ cháy nổ, thường được sử dụng trong các ngành công nghiệp nặng.
• Van điều khiển điện: Hoạt động bằng motor điện, cho khả năng điều khiển chính xác và dễ dàng tích hợp vào hệ thống tự động hóa. Phù hợp với các ứng dụng yêu cầu độ ổn định và điều khiển tinh vi.

Phân loại theo kiểu thân van

• Van cầu điều khiển (Globe Control Valve): Thiết kế chuyên dùng cho điều tiết lưu lượng với độ chính xác cao, thường được ứng dụng trong hệ thống hơi, nước nóng.
• Van bướm điều khiển (Butterfly Control Valve): Có cấu tạo đơn giản, kích thước gọn nhẹ, chi phí thấp, phù hợp với đường ống lớn và áp suất trung bình.
• Van bi điều khiển (Ball Control Valve): Đặc trưng bởi khả năng đóng/mở nhanh, độ kín cao, thích hợp với các hệ thống cần kiểm soát dòng chảy nhanh và chính xác.

Phân loại theo chức năng điều khiển

• Van điều khiển lưu lượng (Flow Control Valve): Dùng để điều chỉnh lưu lượng dòng chảy theo yêu cầu vận hành.
• Van điều khiển áp suất (Pressure Control Valve): Giữ ổn định áp suất trong hệ thống, tránh tình trạng quá áp hoặc tụt áp.
• Van điều khiển nhiệt độ (Temperature Control Valve): Điều chỉnh lưu lượng môi chất để kiểm soát nhiệt độ theo mức cài đặt.

Phân loại theo tín hiệu điều khiển

• Tín hiệu điện: 4–20mA, 0–10V
• Tín hiệu khí nén: 3–15 psi

Đây là các dạng tín hiệu phổ biến trong hệ thống điều khiển công nghiệp.

Ưu điểm của van điều khiển

Van điều khiển là thiết bị không thể thiếu trong các hệ thống tự động hóa nhờ sở hữu nhiều ưu điểm vượt trội về hiệu suất và độ chính xác. Dưới đây là những lợi ích nổi bật:

• Tự động hóa vận hành: Van điều khiển hoạt động dựa trên tín hiệu từ hệ thống điều khiển trung tâm như PLC hoặc DCS, giúp quá trình vận hành diễn ra tự động, giảm sự phụ thuộc vào con người và nâng cao tính đồng bộ cho toàn hệ thống.
• Khả năng điều tiết chính xác: Thiết bị cho phép kiểm soát lưu lượng, áp suất hoặc nhiệt độ một cách linh hoạt và ổn định theo tín hiệu đầu vào, đáp ứng tốt các yêu cầu kỹ thuật trong các hệ thống công nghiệp hiện đại.
• Hoạt động ổn định, độ bền cao: Van điều khiển được thiết kế để làm việc trong môi trường khắc nghiệt, có khả năng vận hành liên tục trong thời gian dài với độ tin cậy cao và ít phát sinh sự cố.
• Nâng cao hiệu quả vận hành: Việc sử dụng van điều khiển giúp tối ưu quá trình vận hành, hạn chế thất thoát năng lượng và lưu chất, từ đó góp phần cải thiện hiệu suất tổng thể của hệ thống.
• Ứng dụng linh hoạt: Van điều khiển có thể sử dụng trong nhiều môi trường khác nhau như nước, khí, hơi hoặc hóa chất, đồng thời phù hợp với đa dạng ngành công nghiệp từ xử lý nước đến dầu khí, thực phẩm.
• Dễ dàng tích hợp hệ thống: Thiết bị hỗ trợ nhiều dạng tín hiệu điều khiển và có khả năng kết nối linh hoạt với các hệ thống tự động hóa, giúp việc vận hành và giám sát trở nên thuận tiện và hiệu quả hơn.

Ứng dụng của van điều khiển trong thực tế

Van điều khiển được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng điều tiết và kiểm soát lưu chất một cách tự động, chính xác. Dưới đây là các ứng dụng phổ biến trong thực tế:

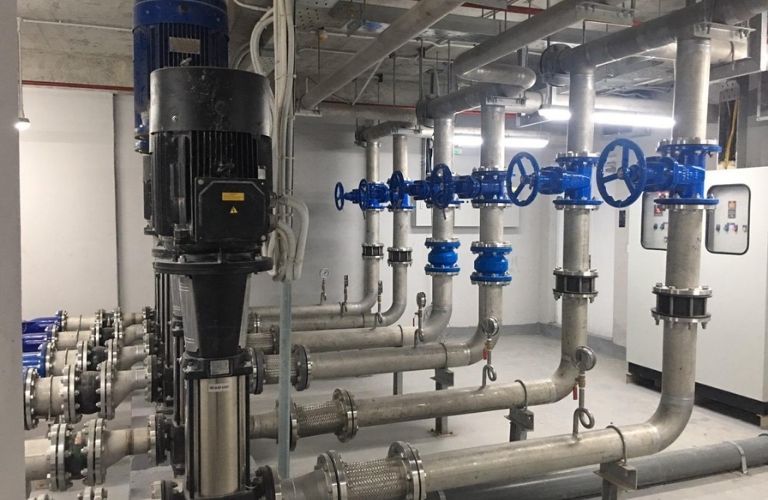

• Hệ thống cấp thoát nước: Van điều khiển được sử dụng để điều chỉnh lưu lượng và áp suất nước trong các nhà máy xử lý nước sạch, nước thải, giúp hệ thống vận hành ổn định và hiệu quả.
• Ngành dầu khí: Trong các hệ thống khai thác, vận chuyển và chế biến dầu khí, van điều khiển đóng vai trò kiểm soát dòng chảy của dầu, khí và các sản phẩm liên quan, đảm bảo an toàn và tối ưu quy trình.
• Nhà máy điện (nhiệt điện, thủy điện): Van điều khiển được ứng dụng để kiểm soát hơi nước, nước làm mát và áp suất trong hệ thống, góp phần đảm bảo hiệu suất và độ an toàn của nhà máy.
• Ngành thực phẩm – đồ uống: Thiết bị được sử dụng trong các dây chuyền sản xuất để kiểm soát lưu lượng chất lỏng như sữa, nước giải khát, đảm bảo vệ sinh an toàn và chất lượng sản phẩm.
• Hệ thống HVAC (điều hòa không khí): Van điều khiển giúp регули lưu lượng nước lạnh hoặc nước nóng trong hệ thống điều hòa, từ đó kiểm soát nhiệt độ và tối ưu hiệu suất làm mát/sưởi.
• Ngành hóa chất:Trong môi trường hóa chất, van điều khiển được sử dụng để điều tiết các loại dung môi, axit, bazơ… với yêu cầu cao về độ chính xác và khả năng chống ăn mòn.

Van điều khiển là giải pháp quan trọng giúp tối ưu khả năng vận hành, nâng cao độ chính xác và đảm bảo sự ổn định cho các hệ thống công nghiệp hiện đại. Việc lựa chọn đúng loại van điều khiển chính hãng, phù hợp với nhu cầu sử dụng không chỉ giúp tăng hiệu suất mà còn tiết kiệm chi phí vận hành lâu dài. Nếu bạn đang tìm kiếm van điều khiển nhập khẩu, giá tốt và chất lượng đảm bảo, hãy lựa chọn đơn vị cung cấp uy tín để được tư vấn và hỗ trợ tốt nhất.
