Trong các hệ thống công nghiệp hiện đại, việc kiểm soát áp suất luôn đóng vai trò quan trọng nhằm đảm bảo an toàn và ổn định vận hành. Chính vì vậy, van an toàn inox ngày càng được sử dụng rộng rãi nhờ khả năng chống ăn mòn, chịu nhiệt tốt và độ bền vượt trội. Không chỉ giúp xả áp kịp thời khi áp suất vượt ngưỡng, thiết bị này còn góp phần bảo vệ toàn bộ hệ thống khỏi những sự cố nguy hiểm.

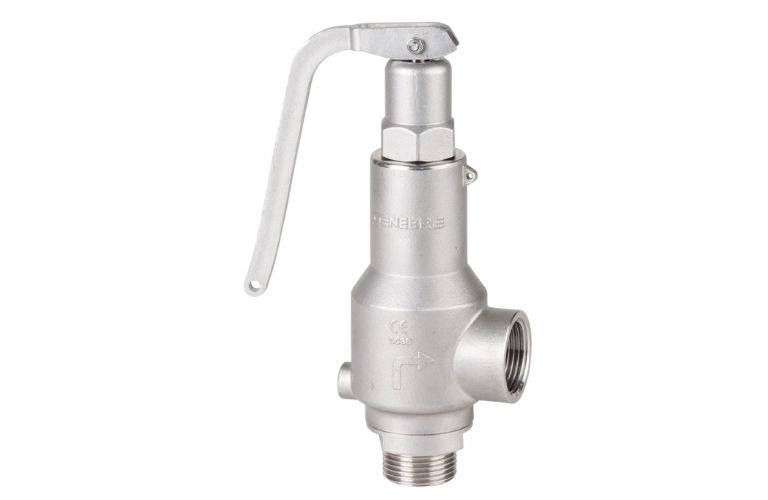

Van an toàn inox là gì?

Van an toàn inox là thiết bị quan trọng trong hệ thống đường ống, có chức năng bảo vệ hệ thống khỏi tình trạng quá áp bằng cách tự động xả áp suất dư thừa khi vượt quá ngưỡng cho phép. Đây là một trong những thiết bị không thể thiếu trong các hệ thống yêu cầu độ an toàn cao như hơi, khí nén, nước hoặc hóa chất.

Van được sản xuất từ inox (thép không gỉ), phổ biến nhất là inox 304 và inox 316, giúp thiết bị có khả năng chống ăn mòn, chịu nhiệt tốt, hoạt động ổn định trong môi trường khắc nghiệt. Nhờ đó, van an toàn inox đặc biệt phù hợp với các ngành như thực phẩm, dược phẩm, xử lý nước, dầu khí và công nghiệp hóa chất.

Không chỉ đảm bảo an toàn cho thiết bị và con người, việc sử dụng van an toàn inox còn giúp nâng cao tuổi thọ hệ thống, hạn chế rủi ro hư hỏng và tối ưu hiệu suất vận hành trong dài hạn.

Cấu tạo của van an toàn inox

Van an toàn inox được cấu thành từ nhiều bộ phận cơ khí có độ chính xác cao, phối hợp với nhau để đảm bảo khả năng xả áp nhanh, chính xác và an toàn tuyệt đối. Dưới đây là mô tả chi tiết từng bộ phận:

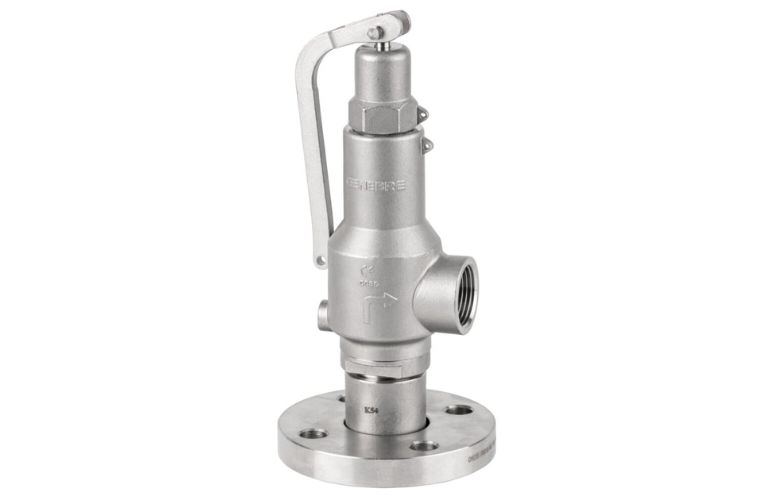

1. Thân van (body)

Thân van là bộ phận quan trọng nhất trong cấu tạo của van an toàn inox, đóng vai trò như “khung xương” chịu lực và bảo vệ toàn bộ các chi tiết bên trong. Đây là nơi trực tiếp tiếp xúc với lưu chất và áp suất trong hệ thống, do đó yêu cầu độ bền cơ học và độ kín rất cao.

Thân van thường được chế tạo từ inox 304 hoặc inox 316, mang lại khả năng chống ăn mòn, chịu nhiệt, chịu áp lực tốt và hoạt động ổn định trong môi trường khắc nghiệt như hơi nóng, hóa chất hoặc nước có tính ăn mòn. Nhờ đó, van an toàn inox có thể sử dụng lâu dài mà không bị oxy hóa hay xuống cấp.

Bên trong thân van được gia công chính xác để tạo đường dẫn lưu chất và vị trí lắp ghế van, giúp đảm bảo dòng chảy ổn định cũng như tăng độ kín khi van đóng. Ngoài ra, thân van còn được thiết kế với nhiều kiểu kết nối như nối ren, nối bích hoặc clamp, phù hợp với từng hệ thống và tiêu chuẩn kỹ thuật khác nhau.

2. Đĩa van (disc)

Đĩa van là bộ phận trực tiếp thực hiện chức năng đóng/mở trong van an toàn inox, đóng vai trò quyết định đến khả năng xả áp và độ kín của thiết bị. Khi van ở trạng thái bình thường, đĩa van được ép chặt vào ghế van để ngăn không cho lưu chất rò rỉ ra ngoài.

Khi áp suất trong hệ thống vượt quá mức cài đặt, lực tác động sẽ đẩy đĩa van nâng lên, tạo khe hở để xả áp nhanh chóng, giúp giảm áp suất về mức an toàn. Sau khi áp suất ổn định trở lại, đĩa van sẽ quay về vị trí ban đầu và đóng kín hệ thống.

Đĩa van thường được chế tạo từ inox chất lượng cao, có độ cứng và khả năng chống mài mòn tốt. Bề mặt tiếp xúc với ghế van được gia công với độ chính xác cao, thậm chí có thể được mài bóng hoặc phủ lớp chống mài mòn, nhằm đảm bảo độ kín tuyệt đối và kéo dài tuổi thọ.

3. Lò xo (spring)

Lò xo là bộ phận tạo lực ép giúp giữ đĩa van ở trạng thái đóng trong van an toàn inox, đồng thời quyết định áp suất mở van. Khi áp suất vượt ngưỡng, lực từ lưu chất sẽ thắng lực lò xo, khiến van mở để xả áp.

Lò xo thường được làm từ thép có độ đàn hồi cao, chịu nhiệt và áp lực tốt. Ngoài ra, lực nén của lò xo có thể điều chỉnh thông qua vít chỉnh, giúp cài đặt áp suất phù hợp với từng hệ thống.

4. Trục van (stem)

Trục van là bộ phận liên kết giữa lò xo và đĩa van trong van an toàn inox, có nhiệm vụ truyền lực để điều khiển quá trình đóng/mở của van. Khi áp suất thay đổi, trục van sẽ chuyển động lên xuống, giúp đĩa van mở ra để xả áp hoặc đóng lại khi áp suất ổn định. Bộ phận này yêu cầu độ chính xác cao, chuyển động ổn định và không bị cong vênh trong quá trình hoạt động.

Trục van thường được làm từ inox chống ăn mòn, đảm bảo độ bền và khả năng làm việc lâu dài trong môi trường khắc nghiệt.

5. Nắp van (bonnet)

Nắp van là bộ phận được lắp ở phía trên thân van, có chức năng bao bọc và bảo vệ các chi tiết bên trong như lò xo, trục van và cơ cấu điều chỉnh của van an toàn inox. Bộ phận này giúp ngăn chặn bụi bẩn, tạp chất và các tác động từ môi trường bên ngoài, đồng thời giữ cố định cấu trúc của van, đảm bảo các chi tiết hoạt động ổn định.

Nắp van thường được chế tạo từ inox đồng bộ với thân van, giúp tăng độ bền và khả năng chống ăn mòn. Ngoài ra, một số thiết kế nắp van có thể tháo rời, giúp thuận tiện cho việc kiểm tra, bảo trì và thay thế linh kiện khi cần thiết.

6. Gioăng làm kín (Seal/Gasket)

Gioăng làm kín là bộ phận có nhiệm vụ đảm bảo độ kín khít cho van an toàn inox, ngăn chặn rò rỉ lưu chất trong quá trình vận hành. Bộ phận này thường được lắp tại các vị trí tiếp xúc như giữa thân van và nắp van hoặc giữa đĩa van và ghế van.

Gioăng thường được chế tạo từ các vật liệu như PTFE, cao su chịu nhiệt hoặc kim loại mềm, tùy thuộc vào môi trường làm việc (nhiệt độ, áp suất, hóa chất…). Nhờ đó, gioăng có thể chịu được điều kiện khắc nghiệt mà vẫn đảm bảo độ kín ổn định.

7. Vít điều chỉnh (Adjusting Screw)

Vít điều chỉnh là bộ phận dùng để cài đặt và điều chỉnh áp suất hoạt động của van an toàn inox thông qua việc thay đổi lực nén của lò xo. Khi siết chặt hoặc nới lỏng vít, lực tác động lên lò xo sẽ thay đổi, từ đó điều chỉnh mức áp suất mà van bắt đầu mở để xả áp. Bộ phận này thường được thiết kế kèm đai ốc khóa nhằm cố định vị trí, tránh tự thay đổi trong quá trình vận hành.

Nguyên lý hoạt động của van an toàn inox

Van an toàn inox hoạt động theo cơ chế tự động cân bằng áp suất, dựa trên sự đối kháng giữa lực lò xo và áp lực của lưu chất trong hệ thống. Nhờ cơ chế này, van có thể phản ứng nhanh chóng khi xảy ra hiện tượng quá áp, giúp bảo vệ toàn bộ hệ thống một cách hiệu quả.

• Trong điều kiện vận hành bình thường, khi áp suất chưa vượt ngưỡng cài đặt, lực nén của lò xo sẽ giữ đĩa van ép chặt vào ghế van, đảm bảo van luôn đóng kín và không rò rỉ.
• Khi áp suất trong hệ thống tăng cao và vượt quá giá trị cài đặt, lực từ lưu chất sẽ thắng lực lò xo, khiến đĩa van tự động nâng lên. Lúc này, van mở ra để xả nhanh lượng áp suất dư thừa, đưa hệ thống trở về trạng thái an toàn.

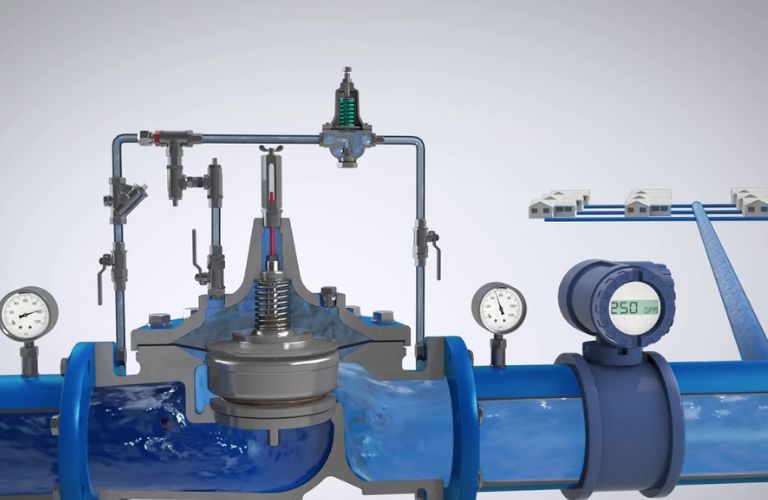

• Khi áp suất giảm xuống dưới mức quy định, lò xo sẽ đẩy đĩa van trở lại vị trí ban đầu, giúp van đóng kín hoàn toàn và kết thúc quá trình xả áp.

Với nguyên lý làm việc hoàn toàn tự động và chính xác, van an toàn inox đóng vai trò như một “lá chắn” quan trọng, giúp duy trì áp suất ổn định, ngăn ngừa sự cố và đảm bảo an toàn cho hệ thống trong suốt quá trình vận hành.

Phân loại van an toàn inox

Trên thực tế, van an toàn inox được thiết kế đa dạng nhằm đáp ứng nhiều điều kiện làm việc khác nhau trong công nghiệp. Việc phân loại rõ ràng không chỉ giúp người dùng dễ lựa chọn mà còn đảm bảo hiệu quả vận hành và độ an toàn tối ưu cho hệ thống.

+ Phân loại theo cơ chế hoạt động

• Van an toàn lò xo: Đây là dòng van phổ biến nhất hiện nay, hoạt động dựa trên lực đàn hồi của lò xo để kiểm soát áp suất. Van có khả năng phản ứng nhanh, độ chính xác cao và phù hợp với hầu hết các hệ thống từ đơn giản đến phức tạp.
• Van an toàn đối trọng: Sử dụng lực của quả đối trọng để giữ van ở trạng thái đóng. Loại này thường được ứng dụng trong các hệ thống áp suất thấp, kết cấu đơn giản nhưng ít được sử dụng hơn so với van lò xo.

+ Phân loại theo kiểu kết nối

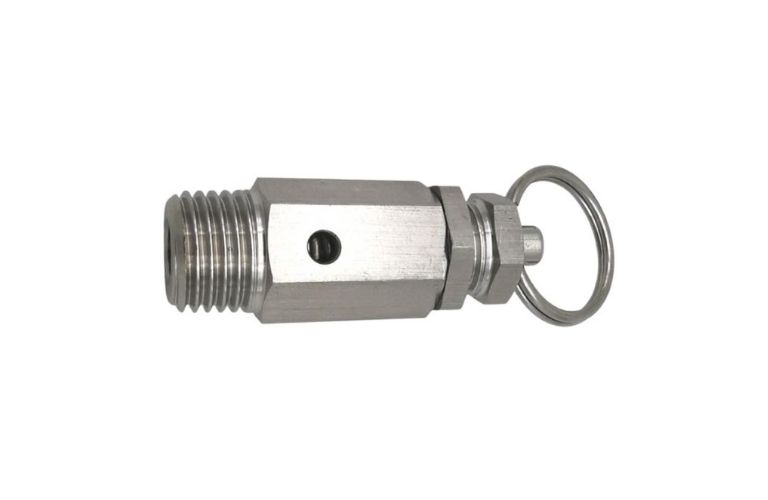

• Van an toàn nối ren: Thích hợp cho các hệ thống có kích thước nhỏ và áp suất trung bình. Ưu điểm là lắp đặt nhanh chóng, tiết kiệm chi phí và dễ thay thế.
• Van an toàn nối bích: Được sử dụng trong các hệ thống công nghiệp lớn, áp suất cao. Kiểu kết nối này mang lại độ chắc chắn, kín khít và độ bền cao trong quá trình vận hành lâu dài.
• Van an toàn clamp (vi sinh): Chuyên dùng trong các ngành yêu cầu độ sạch cao như thực phẩm, đồ uống và dược phẩm. Thiết kế clamp giúp tháo lắp nhanh, thuận tiện cho việc vệ sinh và bảo trì.

+ Phân loại theo môi trường sử dụng

• Van an toàn inox dùng cho hơi: Được thiết kế để chịu nhiệt độ và áp suất cao, thường lắp đặt trong các hệ thống nồi hơi, lò hơi công nghiệp.
• Van an toàn inox dùng cho nước: Phù hợp với hệ thống cấp nước, xử lý nước hoặc các ứng dụng dân dụng và công nghiệp nhẹ.
• Van an toàn inox dùng cho khí và hóa chất: Yêu cầu khả năng chống ăn mòn cao, hoạt động ổn định trong môi trường có tính ăn mòn mạnh hoặc điều kiện làm việc khắc nghiệt.

Có thể thấy, mỗi loại van an toàn inox đều có đặc điểm và phạm vi ứng dụng riêng. Việc lựa chọn đúng loại van sẽ giúp hệ thống hoạt động ổn định, bền bỉ và đảm bảo an toàn trong suốt quá trình sử dụng.

Bảng giá van an toàn inox

Dưới đây là bảng giá van an toàn inox mang tính chất tham khảo, giúp bạn dễ dàng hình dung mức chi phí khi lựa chọn sản phẩm. Lưu ý, giá thực tế có thể thay đổi tùy theo kích thước, chất liệu, áp suất làm việc và thương hiệu. Để nhận báo giá chính xác và ưu đãi nhất, bạn nên liên hệ trực tiếp với nhà cung cấp.

Giá van an toàn hơi nóng, tay giật

Giá van an toàn không tay

Đặc điểm nổi bật của van an toàn inox

Van an toàn inox không chỉ là thiết bị bảo vệ áp suất mà còn được đánh giá cao nhờ nhiều đặc tính vượt trội về vật liệu, độ bền và hiệu suất làm việc. Những ưu điểm này giúp sản phẩm ngày càng được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp.

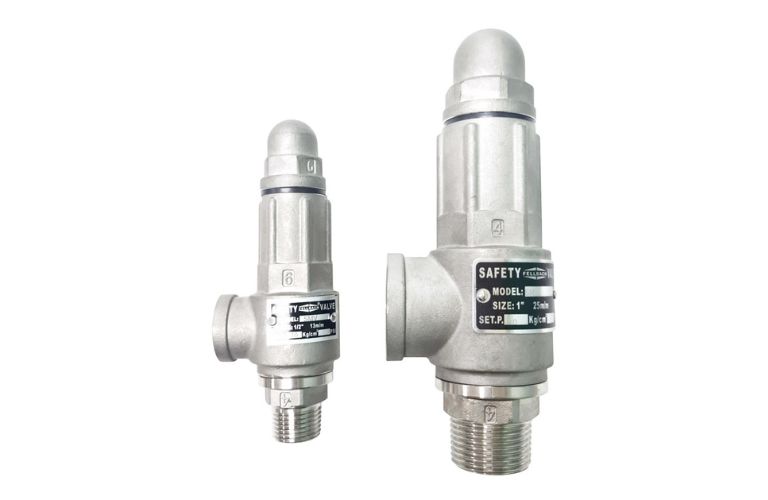

1. Khả năng chống ăn mòn và oxy hóa vượt trội

Được sản xuất từ inox 304 hoặc inox 316, van có khả năng chống lại quá trình oxy hóa và ăn mòn cực kỳ hiệu quả. Điều này đặc biệt quan trọng khi van phải làm việc trong môi trường có độ ẩm cao, hóa chất hoặc nước biển. Nhờ đó, van an toàn inox luôn giữ được độ bền và tính ổn định trong suốt thời gian dài sử dụng.

2. Chịu nhiệt và áp suất cao

Van có thể hoạt động ổn định trong điều kiện nhiệt độ và áp suất lớn, phù hợp với các hệ thống như hơi nóng, nồi hơi, khí nén hoặc dầu khí. Khả năng chịu tải tốt giúp van duy trì hiệu suất ổn định mà không bị biến dạng hay giảm chất lượng theo thời gian.

3. Độ bền cao, tuổi thọ lâu dài

Nhờ kết cấu chắc chắn cùng vật liệu cao cấp, van an toàn inox có tuổi thọ vượt trội so với nhiều loại van thông thường. Thiết bị ít bị hư hỏng, giảm thiểu chi phí bảo trì và thay thế, từ đó giúp doanh nghiệp tiết kiệm chi phí vận hành lâu dài.

4. Hoạt động chính xác và ổn định

Van được thiết kế với cơ chế vận hành nhạy bén, đảm bảo phản ứng nhanh khi áp suất vượt ngưỡng. Khả năng đóng/mở chính xác giúp hệ thống luôn được bảo vệ an toàn, hạn chế tối đa các sự cố như nổ áp hoặc hư hỏng thiết bị.

5. Đảm bảo vệ sinh, phù hợp môi trường đặc thù

Bề mặt inox nhẵn, không bám bẩn và dễ vệ sinh giúp van đáp ứng tốt các tiêu chuẩn vệ sinh nghiêm ngặt. Vì vậy, van an toàn inox là lựa chọn lý tưởng cho các ngành như thực phẩm, dược phẩm, đồ uống và y tế – nơi yêu cầu cao về độ sạch và an toàn.

6. Đa dạng mẫu mã, linh hoạt ứng dụng

Van được sản xuất với nhiều kích thước, kiểu kết nối (ren, bích, clamp) và tiêu chuẩn khác nhau. Điều này giúp người dùng dễ dàng lựa chọn sản phẩm phù hợp với từng hệ thống, từ quy mô nhỏ đến các công trình công nghiệp lớn.

Ứng dụng van an toàn inox trong thực tế

Nhờ khả năng chịu áp suất cao, chống ăn mòn tốt và hoạt động ổn định, van an toàn inox được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng. Dưới đây là một số ứng dụng tiêu biểu:

• Ngành hơi và nồi hơi: Trong các hệ thống nồi hơi, lò hơi công nghiệp, van an toàn inox được sử dụng để xả áp khi áp suất vượt ngưỡng, giúp ngăn ngừa nguy cơ nổ và đảm bảo an toàn cho thiết bị cũng như người vận hành.

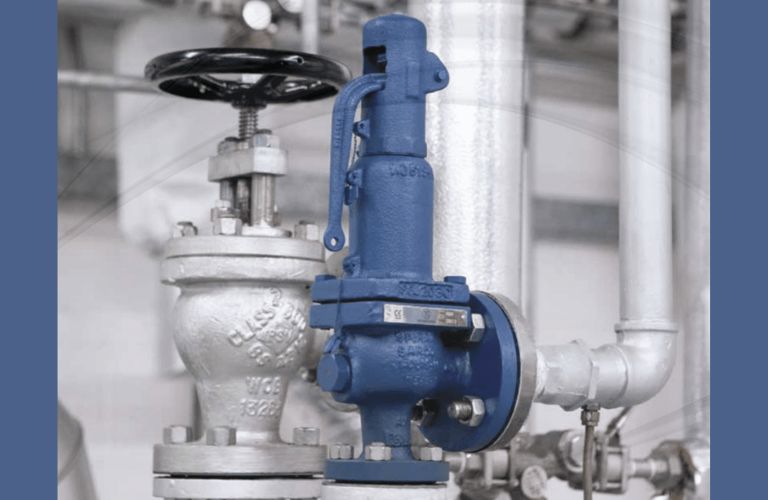

• Hệ thống khí nén: Van được lắp đặt trong các hệ thống khí nén để kiểm soát áp suất, tránh tình trạng quá tải gây hư hỏng máy móc hoặc đường ống.
• Ngành cấp thoát nước và xử lý nước: Trong các hệ thống cấp nước, xử lý nước sạch hoặc nước thải, van an toàn inox giúp ổn định áp suất, bảo vệ bơm và các thiết bị liên quan.
• Ngành thực phẩm và dược phẩm: Nhờ đặc tính an toàn vệ sinh, chống ăn mòn và dễ làm sạch, van được sử dụng phổ biến trong các dây chuyền sản xuất thực phẩm, đồ uống và dược phẩm.
• Ngành hóa chất và dầu khí: Trong môi trường có tính ăn mòn cao hoặc điều kiện làm việc khắc nghiệt, van an toàn inox giúp đảm bảo an toàn cho hệ thống, hạn chế rủi ro sự cố và bảo vệ thiết bị.
• Các hệ thống công nghiệp khác: Van còn được ứng dụng trong nhiều lĩnh vực như sản xuất, năng lượng, HVAC (hệ thống điều hòa – thông gió), giúp kiểm soát áp suất và đảm bảo vận hành ổn định.

Cách lựa chọn van an toàn inox phù hợp

Việc lựa chọn van an toàn inox phù hợp đóng vai trò rất quan trọng, ảnh hưởng trực tiếp đến hiệu quả vận hành và mức độ an toàn của toàn bộ hệ thống. Dưới đây là những tiêu chí quan trọng bạn cần cân nhắc:

• Xác định áp suất làm việc của hệ thống: Trước tiên, cần xác định rõ áp suất vận hành và áp suất tối đa của hệ thống. Van phải được cài đặt mức áp suất xả phù hợp để đảm bảo xả áp kịp thời khi xảy ra quá áp, nhưng vẫn không ảnh hưởng đến quá trình vận hành bình thường.
• Lựa chọn kích thước van phù hợp: Kích thước van (DN) cần tương thích với đường ống và lưu lượng của hệ thống. Việc chọn đúng kích thước giúp đảm bảo khả năng xả áp hiệu quả, tránh tình trạng xả không kịp hoặc gây lãng phí chi phí đầu tư.
• Chọn vật liệu inox phù hợp: Tùy vào môi trường sử dụng, bạn nên lựa chọn loại inox thích hợp:
  • Inox 304: dùng cho nước, khí, môi trường thông thường
  • Inox 316: phù hợp với môi trường hóa chất, ăn mòn cao hoặc nước biển
• Lựa chọn kiểu kết nối: Tùy theo thiết kế hệ thống, bạn có thể chọn:
  • Nối ren: hệ thống nhỏ, lắp đặt nhanh
  • Nối bích: hệ thống lớn, áp suất cao
  • Clamp: ngành thực phẩm, dược phẩm
• Xem xét môi trường và lưu chất sử dụng: Mỗi loại lưu chất như hơi, nước, khí hoặc hóa chất sẽ yêu cầu loại van khác nhau về cấu tạo và vật liệu. Việc chọn đúng giúp tăng độ bền và đảm bảo an toàn khi vận hành.
• Lựa chọn thương hiệu và tiêu chuẩn kỹ thuật: Nên ưu tiên các sản phẩm đạt tiêu chuẩn quốc tế như JIS, ANSI, DIN và có đầy đủ chứng chỉ CO, CQ. Điều này đảm bảo chất lượng và độ tin cậy khi sử dụng lâu dài.

Hướng dẫn lắp đặt và bảo trì van an toàn inox

Để van an toàn inox phát huy tối đa hiệu quả bảo vệ hệ thống và duy trì độ bền lâu dài, việc lắp đặt đúng kỹ thuật kết hợp với bảo trì định kỳ là yếu tố bắt buộc. Một quy trình thực hiện đúng chuẩn không chỉ giúp van hoạt động chính xác mà còn hạn chế tối đa các sự cố nguy hiểm do quá áp.

+ Hướng dẫn lắp đặt van an toàn inox đúng kỹ thuật

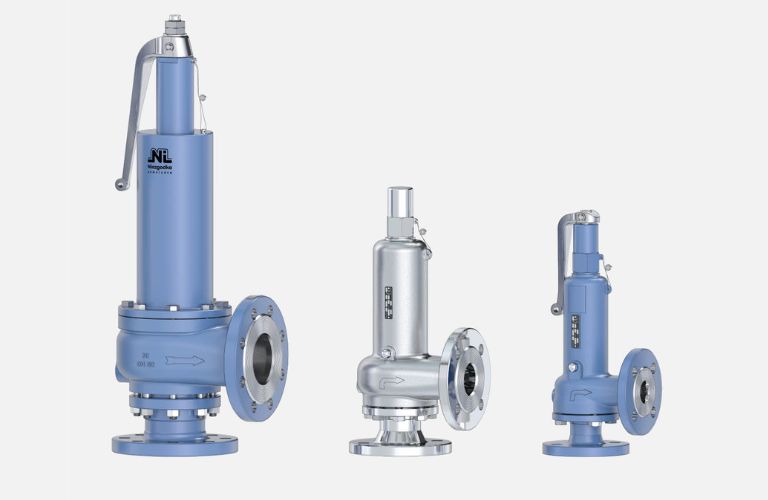

• Lắp đặt theo phương thẳng đứng: Van an toàn cần được lắp theo phương thẳng đứng, với đầu van hướng lên trên. Đây là điều kiện tiêu chuẩn giúp cơ cấu lò xo và đĩa van hoạt động chính xác, đảm bảo độ nhạy khi xả áp.
• Lựa chọn vị trí lắp đặt phù hợp: Van nên được lắp gần các thiết bị cần bảo vệ như nồi hơi, bình áp lực hoặc đường ống chính. Vị trí càng gần nguồn phát sinh áp suất thì khả năng phản ứng và xả áp càng nhanh và hiệu quả.
• Không lắp van khóa trước van an toàn: Tuyệt đối không lắp van chặn (van khóa) phía trước van an toàn inox, vì điều này có thể làm gián đoạn chức năng xả áp, gây nguy cơ mất an toàn cho toàn hệ thống.
• Đảm bảo đúng hướng dòng chảy:  Khi lắp đặt, cần tuân thủ chiều dòng chảy được ký hiệu trên thân van. Việc lắp sai chiều có thể khiến van không hoạt động hoặc hoạt động không chính xác.
• Kiểm tra kỹ các mối nối: Các kết nối như ren, bích hoặc clamp cần được siết chặt đúng kỹ thuật, sử dụng gioăng phù hợp để đảm bảo độ kín, tránh rò rỉ lưu chất trong quá trình vận hành.
• Đảm bảo đường xả an toàn: Đường xả của van cần được thiết kế hợp lý, không bị cản trở và hướng về vị trí an toàn, tránh gây ảnh hưởng đến con người và thiết bị xung quanh.

+ Hướng dẫn bảo trì van an toàn inox hiệu quả

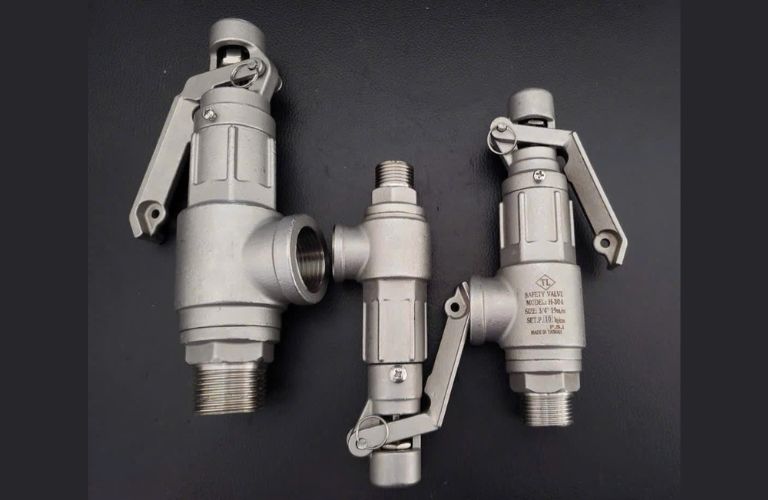

• Kiểm tra định kỳ theo kế hoạch: Cần xây dựng lịch kiểm tra định kỳ để đánh giá tình trạng hoạt động của van, bao gồm khả năng xả áp, độ kín và độ chính xác của áp suất cài đặt.
• Vệ sinh van và loại bỏ cặn bẩn: Trong quá trình sử dụng, bụi bẩn hoặc cặn lưu chất có thể tích tụ bên trong van, ảnh hưởng đến khả năng đóng/mở. Do đó, cần vệ sinh định kỳ để đảm bảo van luôn hoạt động trơn tru.
• Kiểm tra lò xo và cơ cấu bên trong: Lò xo là bộ phận quan trọng quyết định áp suất hoạt động, vì vậy cần kiểm tra xem có bị mỏi, biến dạng hoặc gỉ sét hay không. Nếu phát hiện bất thường, cần thay thế kịp thời.
• Kiểm tra độ kín và tình trạng gioăng: Gioăng làm kín nếu bị mòn hoặc hư hỏng sẽ gây rò rỉ. Việc kiểm tra và thay thế gioăng định kỳ giúp đảm bảo hiệu suất và an toàn cho hệ thống.
• Hiệu chỉnh lại áp suất khi cần thiết: Sau một thời gian vận hành, van có thể bị sai lệch áp suất cài đặt. Khi đó, cần tiến hành hiệu chỉnh lại để đảm bảo van hoạt động đúng thông số kỹ thuật.
• Thay thế linh kiện theo khuyến cáo: Các bộ phận như gioăng, lò xo hoặc đĩa van cần được thay thế khi có dấu hiệu hao mòn để tránh ảnh hưởng đến toàn bộ hệ thống.

Việc lắp đặt đúng tiêu chuẩn kết hợp với bảo trì định kỳ sẽ giúp van an toàn inox luôn hoạt động ổn định, chính xác và kéo dài tuổi thọ. Đồng thời, đây cũng là yếu tố quan trọng giúp đảm bảo an toàn cho thiết bị, con người và toàn bộ hệ thống trong quá trình vận hành lâu dài.

Có thể thấy, van an toàn inox là thiết bị không thể thiếu trong các hệ thống công nghiệp hiện đại, giúp kiểm soát áp suất và đảm bảo an toàn vận hành. Với cấu tạo bền bỉ, khả năng chống ăn mòn vượt trội cùng hiệu suất hoạt động ổn định, đây là giải pháp tối ưu cho nhiều lĩnh vực khác nhau.
